Die Kya Hota Hai ? | डाई क्या होता है ?

डाई(Die)

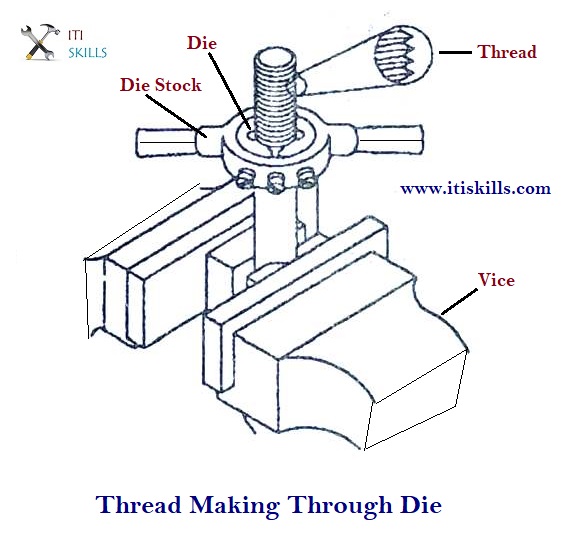

किसी बेलनाकार जॉब पर बाह्य चूड़ी काटने के लिए डाई (Thread Die) का उपयोग किया जाता है | जैसे पाइप, स्टड, बोल्ट इत्यादि की चूड़ियां काटना |

बाजार में विभिन्न प्रकार के डाई सेट (Die set) उपलब्ध होते हैं |



1. बटन डाई या स्प्लिट डाई (Split die)
2. हाफ डाई (Half die)
3. समायोज्य  स्क्रू प्लेट डाई (Adjustable screw plate die)

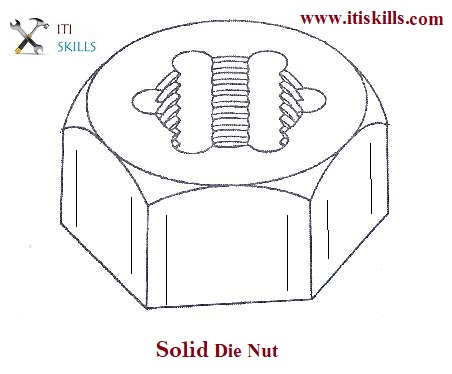

4. ठोस डाई नट (Solid die nut)
5. डाई प्लेट(Die plate)
6.  पाइप डाई (Pipe die)
7.  चेजर डाई (Chaser die)
8.  एक्रोन डाई (Acron die)

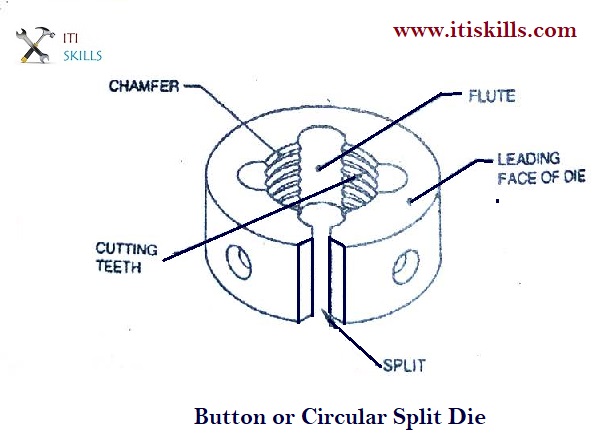

बटन डाई / वृत्ताकार स्प्लिट डाई (Split die)

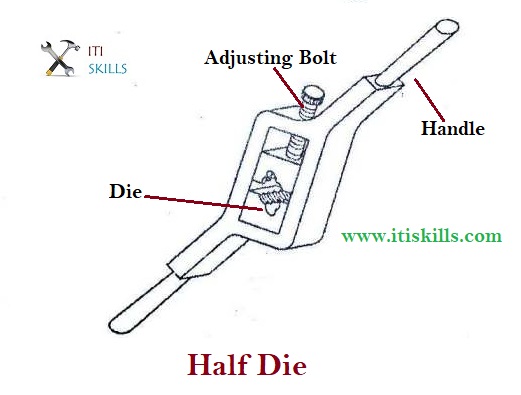

हाफ डाई (Half die) बनावट में अधिक मजबूत होती है | यह  जोड़े (Matching Pairs) में उपलब्ध होती है | कटाव की गहराई को घटाने या बढ़ाने के लिए आसानी से समायोजित किया जा सकता है |

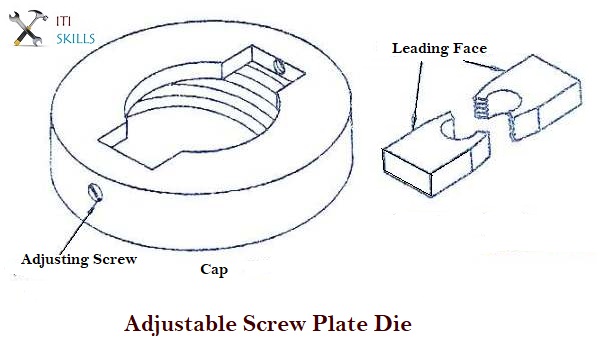

समायोज्य  स्क्रू प्लेट डाई (Adjustable screw plate die) दो खंडों में बनी होती है | यह स्प्लिट डाई  की अपेक्षा अधिक समायोज्य होती है | दो अर्द्ध खंडों को कालर के अंदर एक चूड़ीदार प्लेट या गाइड प्लेट की सहायता से कसा जाता है, जो चूड़ी कर्तन के समय मार्गदर्शक का कार्य करता है | यह अलग-अलग साइज में उपलब्ध होते हैं | प्रत्येक डाई हेड के एक तरफ क्रमांक अंकित होता है जो दोनों खंडों पर समान होता है |

डाई प्लेट (Die Plate)

वर्कपीस में छोटे आकार (Size) के स्क्रू जिनका व्यास 3 मि.मी. से कम होता हैं, ऐसे सभी वर्कपीस पर बाह्य चूड़ियां बनाने के लिए डाई प्लेट (Die Plate) का प्रयोग किया जाता है। यह प्लेट हाई कार्बन स्टील का बना होता है। इसे सीधे स्क्रू पर घुमाया जाता है इसलिए इसमें  डाई स्टॉक की आवश्यकता नहीं होती हैं। डाई प्लेट (Die Plate) में अलग-अलग साइज़ के होल में आंतरिक चूड़ियाँ कटी होती हैं, जिसके द्वारा एक ही प्लेट से कई व्यास के स्क्रू पर चूड़ियां बनाई जा सकती है।

पाइप डाई (Pipe Die)

पाइप डाई (Pipe die) का उपयोग, पाइपों के बाहर चूड़ी (External thread) काटने के लिए किया जाता है। इसमें दो ब्लॉक या गुटके लगे होते हैं, जिन्हें एक विशेष प्रकार के डाई स्टॉक में फिट किया जाता है। डाई के आकार को अधिक या कम करने के लिए समायोज्य स्क्रू लगे होते हैं तथा स्टॉक में एक गाइड ब्रुश लगा होता है जो पाइप गाइड करता है जिससे पाइप पर चूड़िया टेढ़ी नहीं कटती है।

चेजर डाई (Chaser Die)

चेजर डाई (Chaser Die) का उपयोग स्वचालित मशीनों पर बहु-उत्पादन के लिए किया जाता है। चेजर डाई को स्वतः खुलने वाली डाई (Self-opening die) के नाम से भी जाना जाता है। इसमें चार या छह ब्लॉक या गुटके लगे होते हैं जो हाई स्पीड स्टील (HSS) से बने होते हैं। इसके शीर्ष (Head) पर एक हैंडल लगा होता है जो गुटके के साइज को कम करता है।



ऐकॉर्न डाई (Acorn Die)

एकॉर्न डाई (Acorn Die) का उपयोग किसी होल या ग्रूव में लगी रॉड पर बाह्य चूड़ी काटने के लिए किया जाता है। एकॉर्न डाई के अग्र भाग का साइज होल के व्यास से कम होता है। जिसे विशेष प्रकार के डाई स्टॉक में पकड़ कर हाथ या मशीन के द्वारा प्रयोग किया जाता है। यह एक आधुनिक डाई (modern die) है।
