मित्रों आज हम सभी साइन बार (Sine Bar) के बारे में जानकारी प्राप्त करेगें ।
साइन बार (Sine Bar)
साइन बार (Sine Bar) स्टेबलाइज्ड क्रोमियम स्टील या एलाय स्टील की बनी आयताकार बार होती है। इसके दोनों सिरों पर स्टेप बने होते है, जिसमे स्क्रू के द्वारा रोलर फिट किये होते है। साइन बार की लम्बाई दोनों रोलेर्स के केंद्र के मध्य की दूरी से ली जाती हैं।साइन बार (Sine Bar) का उपयोग किसी भी जॉब के कोण या टेपर को 1 मिनट कि परिशुद्धता से मापने या जांचने के लिए किया जाता है। साइन बार (Sine Bar) का अल्पतमांक (Least Count) 1 मिनट होता हैं ।
साइन बार का सिद्धांत(Principle of Sine Bar)
साइन बार का सिद्धांत त्रिकोणमिति अनुपात (Trigonometrical Ratio) पर आधारित होता है | त्रिकोणमिति में समकोण त्रिभुज पर आधारित, पायथागोरस प्रमेय की सहायता से किसी भी समकोण त्रिभुज के कोण की साइन (sine) निकालने के लिए उस त्रिभुज के लम्ब (Perpendicular) में कर्ण (Hypotenuse) से विभाजित करना चाहिए |
sine α = लम्ब (Perpendicular) / कर्ण (Hypotenuse)
अर्थात, साइन कोण = स्लिप गेज की ऊचाई / साइन बार का आकार (लंबाई)

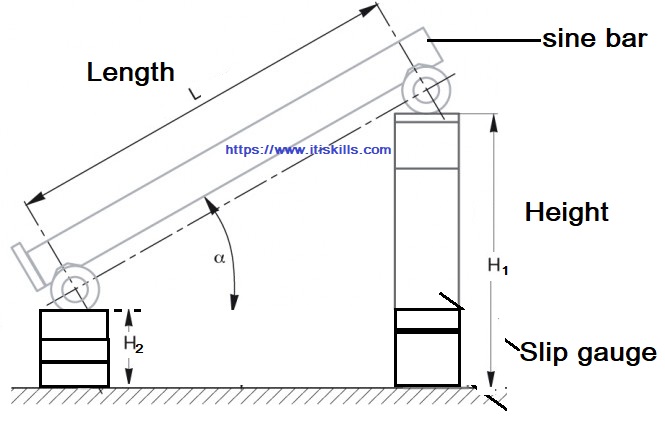

साइन बार की सहायता से टेपर अथवा कोण ज्ञात करना
टेपर अथवा कोण ज्ञात करने के लिए दोनों रोलेर्स के नीचे लगी दोनों तरफ स्लिप गेजों ऊचाईयों का मान ज्ञात करते है उसके बाद उनका अंतर निकाल कर sine angle के फोर्मुले में रख कर टेपर का मान निकालते है |
sine α = लम्ब (Perpendicular) / कर्ण (Hypotenuse)
माना पहले रोलर के नीचे की स्लिप गेजों की ऊचाई =h1 दुसरे रोलर के नीचे की स्लिप गेजों की ऊचाई =h2 साइन बार की लम्बाई = L तथा स्लिप गेजों का अंतर, h = h1 -h2 sine α = (h1 -h2) / L साइन बार की सहायता से अन्य टेपर मापी यंत्रो की अपेक्षा अधिक परिशुद्धता से मान ज्ञात किया जाता है |
मित्रों आप भलीभांति साइन बार के बारे में जानकारी कर लिया हैं कि
साइन बार क्या है ?
साइन बार से संबंधित महत्वपूर्ण प्रश्न उत्तर
प्रश्न: साइन बार किस धातु का बना होता हैं ?
उत्तर: स्टेबलाइज्ड क्रोमियम स्टील या एलाय स्टील
प्रश्न: साइन बार का अल्पतमांक कितना होता हैं ?
उत्तर: साइन बार का अल्पतमांक 1 मिनट होता हैं ।
प्रश्न: साइन बार का साइज़ कहाँ से लिया जाता हैं ?
उत्तर: साइन बार की लम्बाई, साइन बार के दोनों रोलेर्स के केंद्र के मध्य की दूरी से ली जाती हैं।
प्रश्न: साइन बार पर स्टॉपर क्यों लगा होता हैं ?
उत्तर: जॉब के कोण के मापन के दौरान उत्पन्न फिसलन को रोकने के लिए ।
प्रश्न: साइन बार का वर्गीकरण कैसे किया जाता हैं ?
उत्तर: साइन बार की लंबाई से ।
प्रश्न: स्लिप गैज का प्रयोग करते समय कमरे का तापमान कितना होना चाहिए ?
उत्तर: 20 डिग्री
प्रश्न : स्लिप गैज को मौसम के प्रभाव से किस प्रकार से बचाया जा सकता हैं ?
उत्तर: सीजनिंग क्रिया के द्वारा स्लिप गैज को मौसम के द्वारा पड़ने वाले प्रतिकूल प्रभाव से रोका जा सकता हैं ।
प्रश्न: कार्यशाला में किसी जॉब के कोण की जांच के किये कौन से ग्रैड के स्लिप गैज का प्रयोग किया जाता हैं ?
उत्तर : ग्रैड II
प्रश्न: B. I. S. के अनुसार स्लिप गैज कितने सेट में उपलब्ध होते हैं ?
उत्तर: 112 पीस
प्रश्न : किस ग्रैड के स्लिप गैज का प्रयोग संदर्भ या रेफरेंस कार्य के लिए किया जाता हैं ?
उत्तर: ग्रैड 00
