डिजिटल मल्टीमीटर (Digital Multimeter)
डिजिटल मल्टीमीटर (Digital Multimeter) एक ऐसा मापन उपकरण है जो बिजली के सर्किट के कई पैरामीटर्स को माप सकता है | इसके द्वारा लिए जाने वाले मानक नाप निम्न लिखित हैं |
- वोल्टेज (AC & DC)
- करंट (AC & DC)
- प्रतिरोध
- कैपेसिटेंस
- कंटिन्यूटी
- फ्रीक्वेंसी इत्यादि

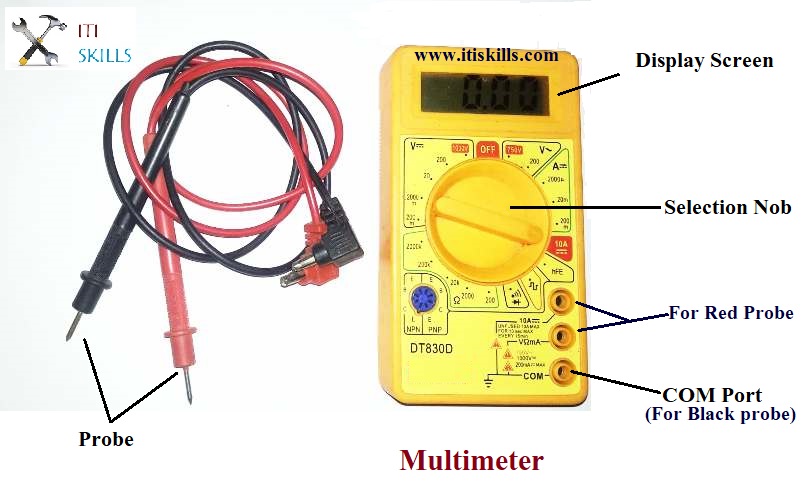

मल्टीमीटर के निम्नलिखित पार्ट्स होते हैं |
- डिस्प्ले स्क्रीन
- सिलेक्शन नॉब
- पोर्ट
डिस्प्ले स्क्रीन :- बेहतर ढंग से देखने के लिए इसमें रोशनीदार डिस्प्ले स्क्रीन बनी होती है | इसमें पांच अंक वाली डिस्प्ले स्क्रीन होती है, एक संकेत मान को दिखाती है और अन्य चार संख्या को दर्शाती है |
सलेक्शन नॉब :- यह एक अकेला मल्टीमीटर कई प्रकार के कार्य कर सकता है | जैसे :- करंट, प्रतिरोध और वोल्टेज की रीडिंग लेना | सलेक्शन नॉब से इलेक्ट्रीशियन द्वारा विभिन्न कार्य को आसानी से संपन्न किया जा सकता है | यह एक इलेक्ट्रिशियन के लिए बहुत ही महत्वपूर्ण उपकरण होता है जो कई सारे कठिन से कठिन कार्य को कम समय में आसानी पूर्वक पूर्ण कर देता है |
पोर्ट :- यूनिट के आगे की तरफ दो पोर्ट बने होते हैं | एक mAVΩ पोर्ट है, जो सभी तीन यूनिटों को मापने देता है | 200 mA तक करंट, वोल्टेज और रेजिस्टेंस को इस पोर्ट में लगाया जाता है | दूसरा पोर्ट COM पोर्ट होता है जिसका मतलब होता है सर्वसामान्य और आमतौर पर इस सर्किट के नेगेटिव के साथ कनेक्ट किया जाता है और इसमें काला प्रोब लगाया जाता है | इसमें एक विशेष पोर्ट 10A का होता है जो कि सर्किट में बड़े करंट को नापने के लिए उपयोग में लाया जाता है।
Block Diagram of Digital Multimeter
